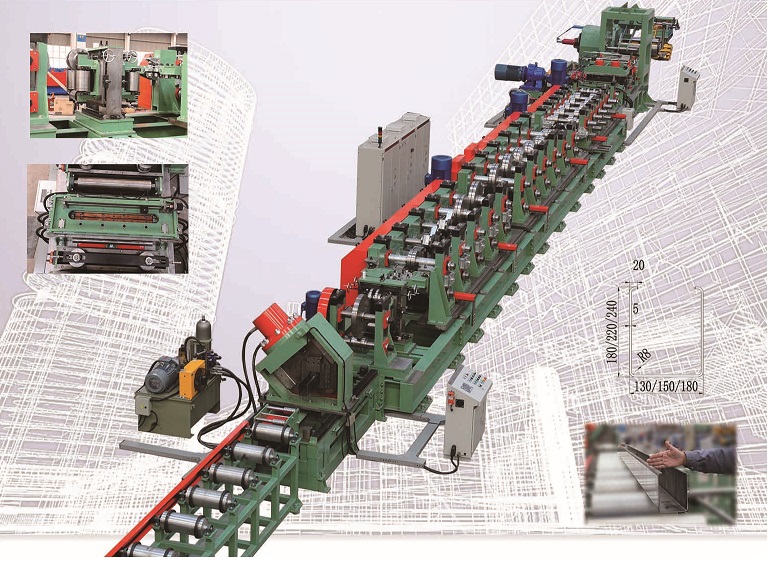

TF钢管束型钢冷弯生产线

设备概述:
TF钢管束冷弯生产线,具备中板开卷、校平、剪切对焊,辊压成型,剪断、码垛等自动化流水生产功能。主机可生产腰高240mm,底宽130mm,厚度3-6mm多规格钢管束制件;只需3分钟,就可调整生产型钢的高度、宽度规格;大型伺服跟踪飞剪,在内首次实现了不降低速无废料切断。
  • 产品描述
  • 产品详情

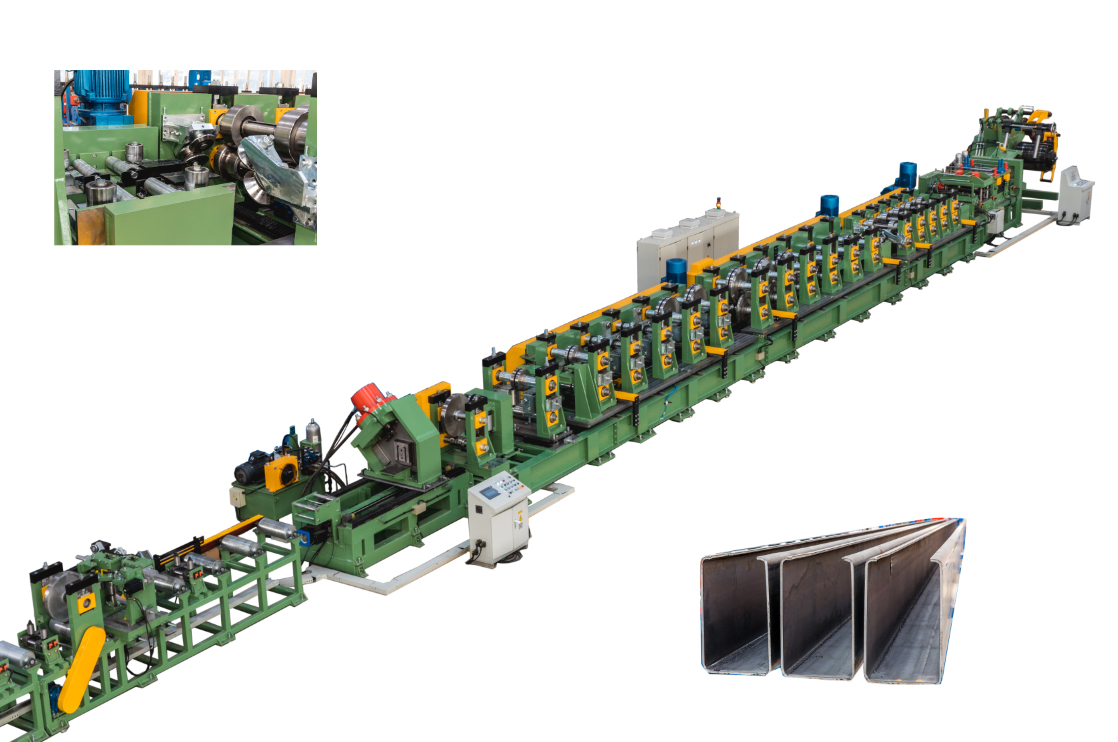

生产线布置图

生产工艺:
开卷—校平—前切断—对焊—夹送—导向—辊压成型—校直——切断——出料——垛料



概述

 钢管束设备
     TF钢管束冷弯生产线,具备中板开卷、校平、剪切对焊,辊压成型,剪断、码垛等自动化流水生产功能。主机可生产腰高240mm,底宽130mm,厚度3-6mm多规格钢管束制件;只需3分钟,就可调整生产型钢的高度、宽度规格;大型伺服跟踪飞剪,在内首次实现了不降低速无废料切断。
钢管束设备

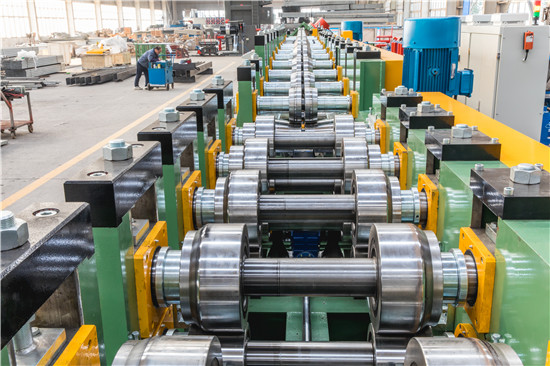

                                            TF钢管束冷弯生产线

技术参数:

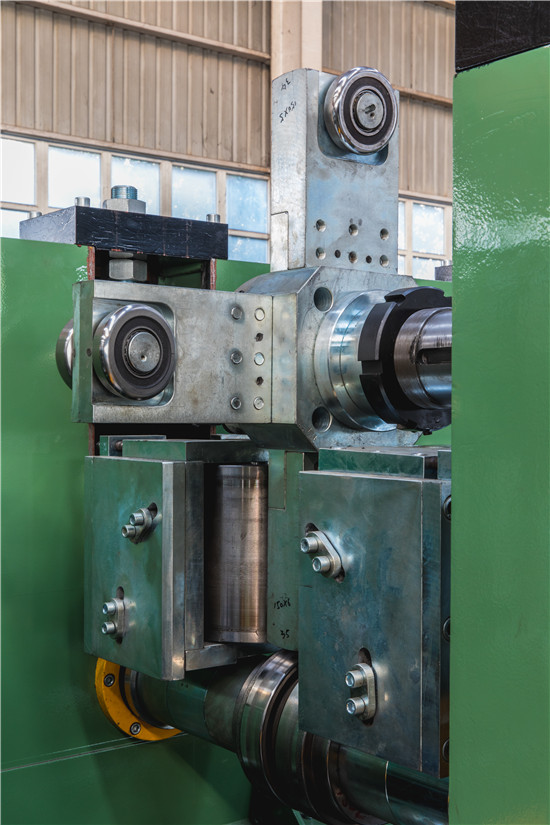

                                      TF钢管束成型剪                                                    TF 钢管束校直部分
钢管束设备  钢管束设备

参数表 项目 单位 参数 备注
1 原材料规格 类型

Q345B


强度 MPa

>345


厚度 mm 4.0~6.0
卷料内直径 mm 762
重量 T 18
2 板型宽度 mm 490--650
3 生产线速度 m/min 12--20
4 轧辊材质
5 轧辊驱动
6 操作系统
7 总电机功率 Kw

约183.7


8 电气控制系统   PLC自动控制系统
9 维度(L*W*H) Mm

44.6m×5.6m×3.2m



组件


                                                        钢管束型钢

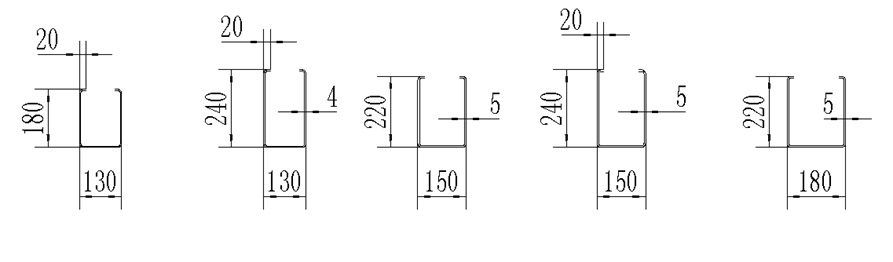

                                                                   钢管束型钢规格图
