TF动力柜立柱冷弯生产线

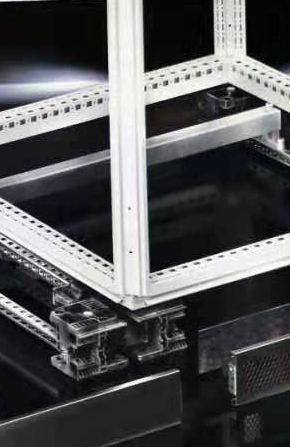

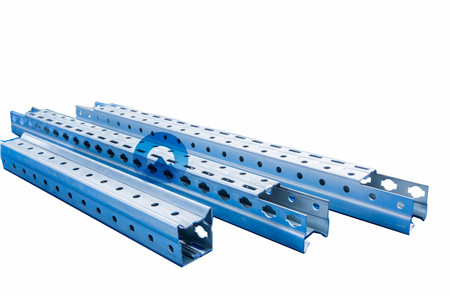

设备概述:: TF35×28动力柜立柱生产线产品用于生产低压配电柜立柱。该生产线具有对焊、冲孔、成型、咬口、定长切断、定长检测等功能，可以解决冲孔变形、不同面孔位精度不一致、密集冲孔无法检测、材料性能波动及尺寸波动等多个行业难题，使产品综合精度达到±0.5㎜，满足了客户对产品精度的要求

发送邮件 0373-3526707

产品描述
产品详情

生产线布置图

概述

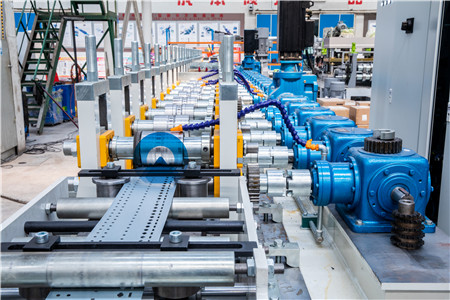

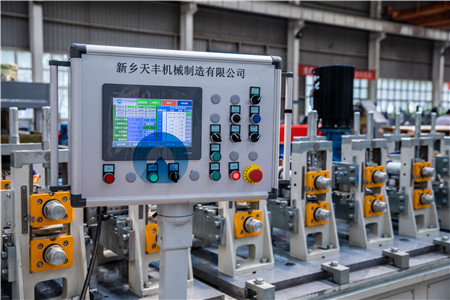

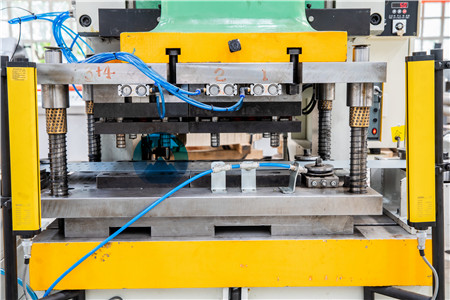

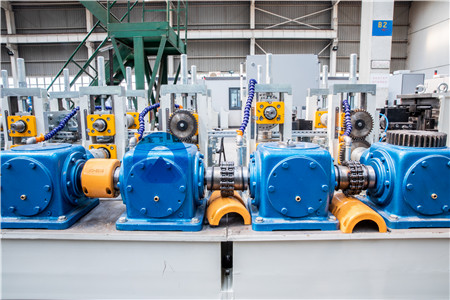

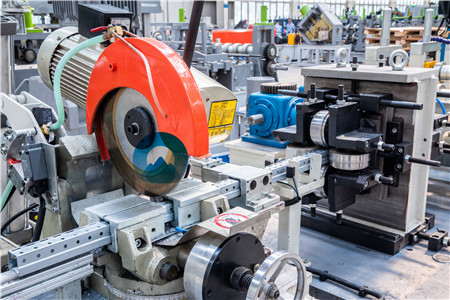

TF35×28动力柜立柱生产线产品是由电器控制，开卷机，校平机，剪切对焊机（简易）,伺服送料系统，冲床，定位导向组，滚压成型，定径校型，不停机切断，无动力双侧出料等工艺的自动化集成设备。要求在线冲缺口一次完成，实验确实无法实现，再考虑线下配置专用液压站进行二次冲缺工序，然后进行打包堆垛本立柱辊压成型生产线，整线生产速度约2-8米/分钟，产品外形公差±0.5mm，伺服送料精度±0.15mm；整线具备短路、过压、过流、缺相保护功能，能自动检测记录锯片锯切次数、冲头冲切次数、伺服电机温度报警、气压，润滑加油可以在触摸屏幕上显示提示。出现故障时，自动发出声光报警并显示故障位置以及显示故障处理方法，超出范围，自动停机。

技术参数:

参数表	项目		单位	参数	备注
1	原材料规格	钢材类型		Q235镀锌钢卷
		强度	MPa	≤195
		厚度	mm	1.25mm
		卷料内直径	mm3	300
		重量	T	2
2	板型内卷		mm	Φ380～Φ530mm
3	生产线速度		m/min	8
4	轧辊材质			镀铬15
5	辊压驱动			外部电机驱动
6	操作系统			Windows2000
7	总电机功率		Kw	大约11KW
8	控制系统			Plc自动控制系统
9	维度(LWH)		m	244.52.5
