  • 母线槽

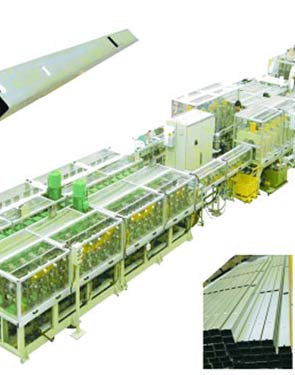

母线槽冷弯生产线

设备概述:
桥架母线槽外壳系列冷弯生产线,具有高精度、高效率、设备可靠性好易操作、安全性好。整条冷弯生产线采用多路智能检测,在线功能完备,新型芯子结构,全防护罩设计,有很好的安全性。
  • 产品描述
  • 产品详情

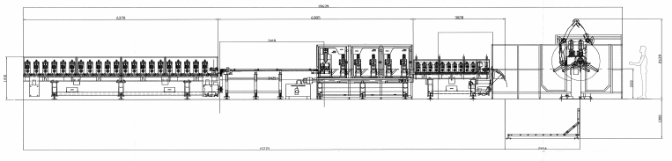

生产线布置图


上料卷→参数设定→设备启动→开卷→入料导正→校平→辊压成型→冲孔切断压型→产品落料平台


概述

设备概述:
桥架母线槽外壳系列冷弯生产线,具有高精度、高效率、设备可靠性好易操作、安全性好。整条冷弯生产线采用多路智能检测,在线功能完备,新型芯子结构,全防护罩设计,有很好的安全性。
天丰精密冷弯技术与施耐德工控技术的有效集成,同时还有效的集成了先进可靠的液压控制技术、气动控制技术、喷雾润滑技术、双输出传动技术、智能检测技术、可靠地安全防护技术和先进的网络通讯技术。
法国施耐德照明母钱外壳辊压成型生产线,生产速度35米/分钟,产品外形公差±0.2mm.定长精度±0.15mm; 整线具备短路、过载、过压、过流、缺相保护功能,各工位有温度、液压、气压、液位、润滑、板材运行位置、电机速度、安防等检测功能;出现故障时.自动发出声光报警并显示故障位置以及处理办法。

技术参数:

参数表 项目 单位 参数 备注
1 原材料规格 型钢材质   镀锌板钢卷
屈服强度 MPa ≤235MPa
板材厚度 mm 0.5mm
卷料内直径 mm 500mm
卷料重量 T 3
2 板型宽度 mm 165
3 设备生产速度 m/min 35
4 轧辊材质   D2淬火处理
5 设备驱动   外部电机驱动
6 操作系统   Windows2000
7 总电机功率 Kw 11KW
8 电器控制系统   PLC自动控制系统
9 维度(L*W*H) m

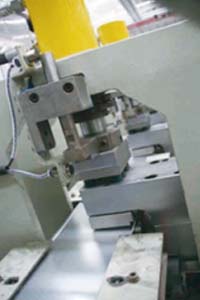

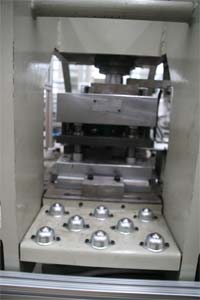

                                                                     冲孔部分

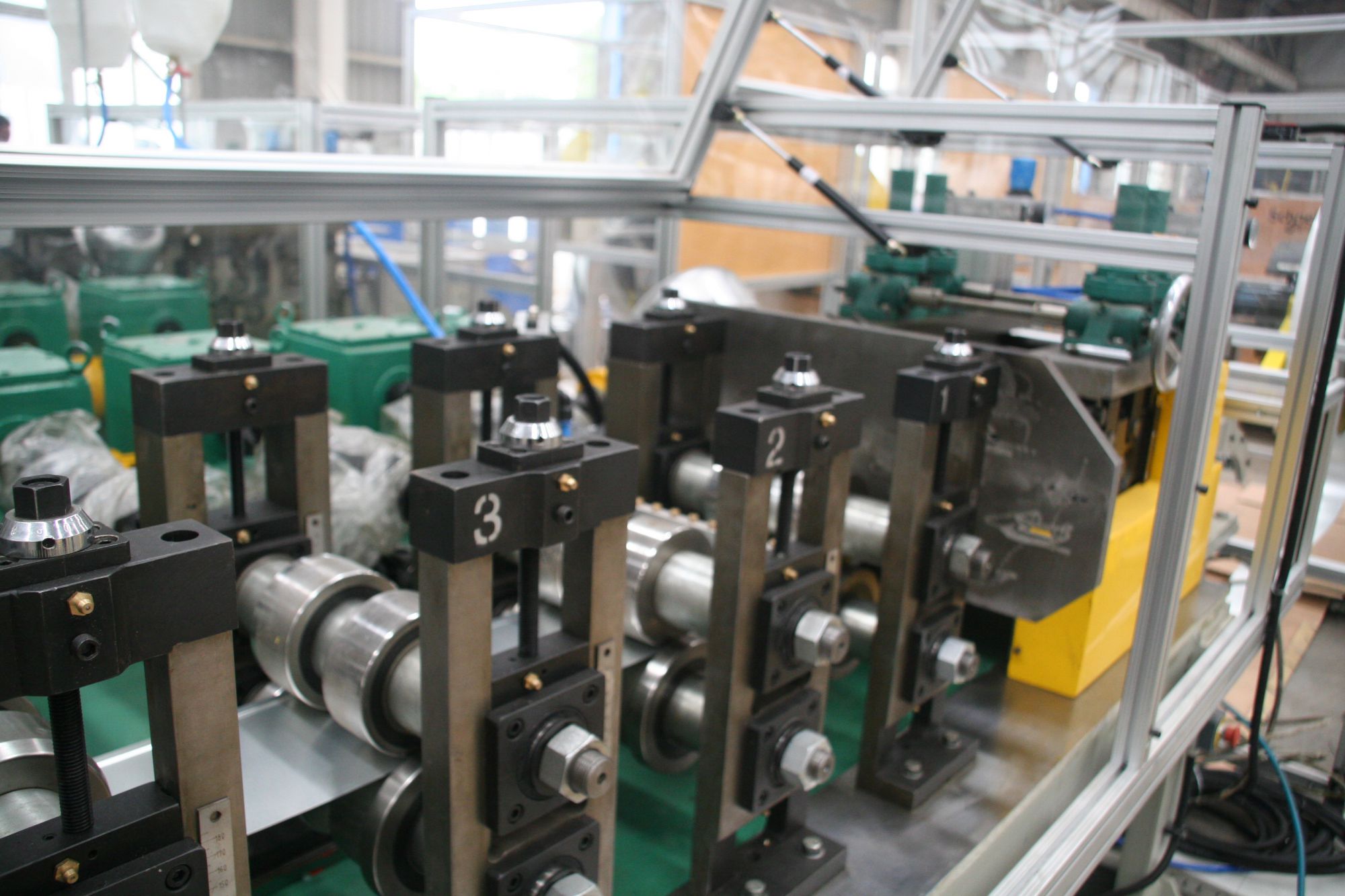

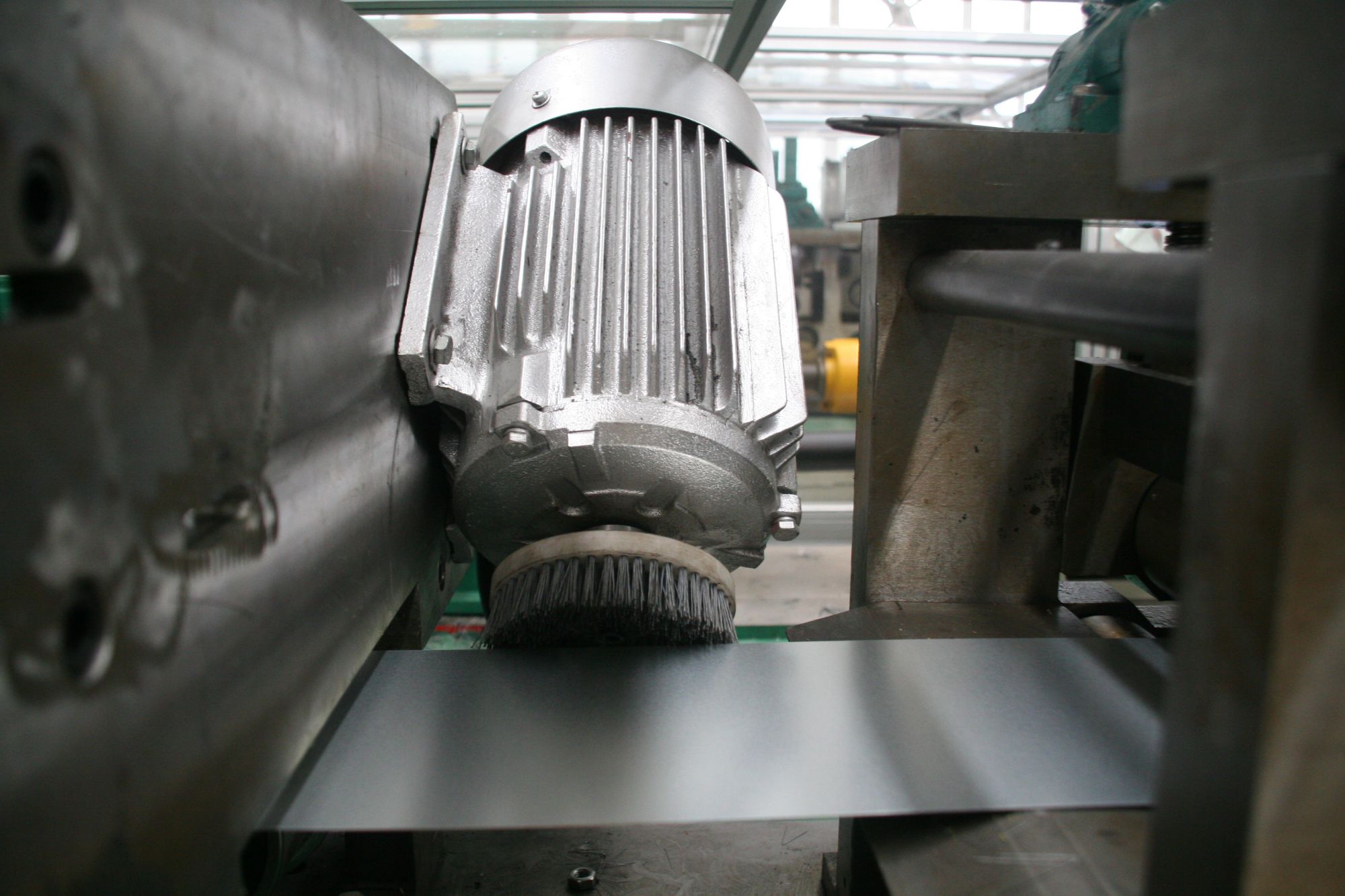

                        成型牌坊                                                                                                                                  原材料打毛边

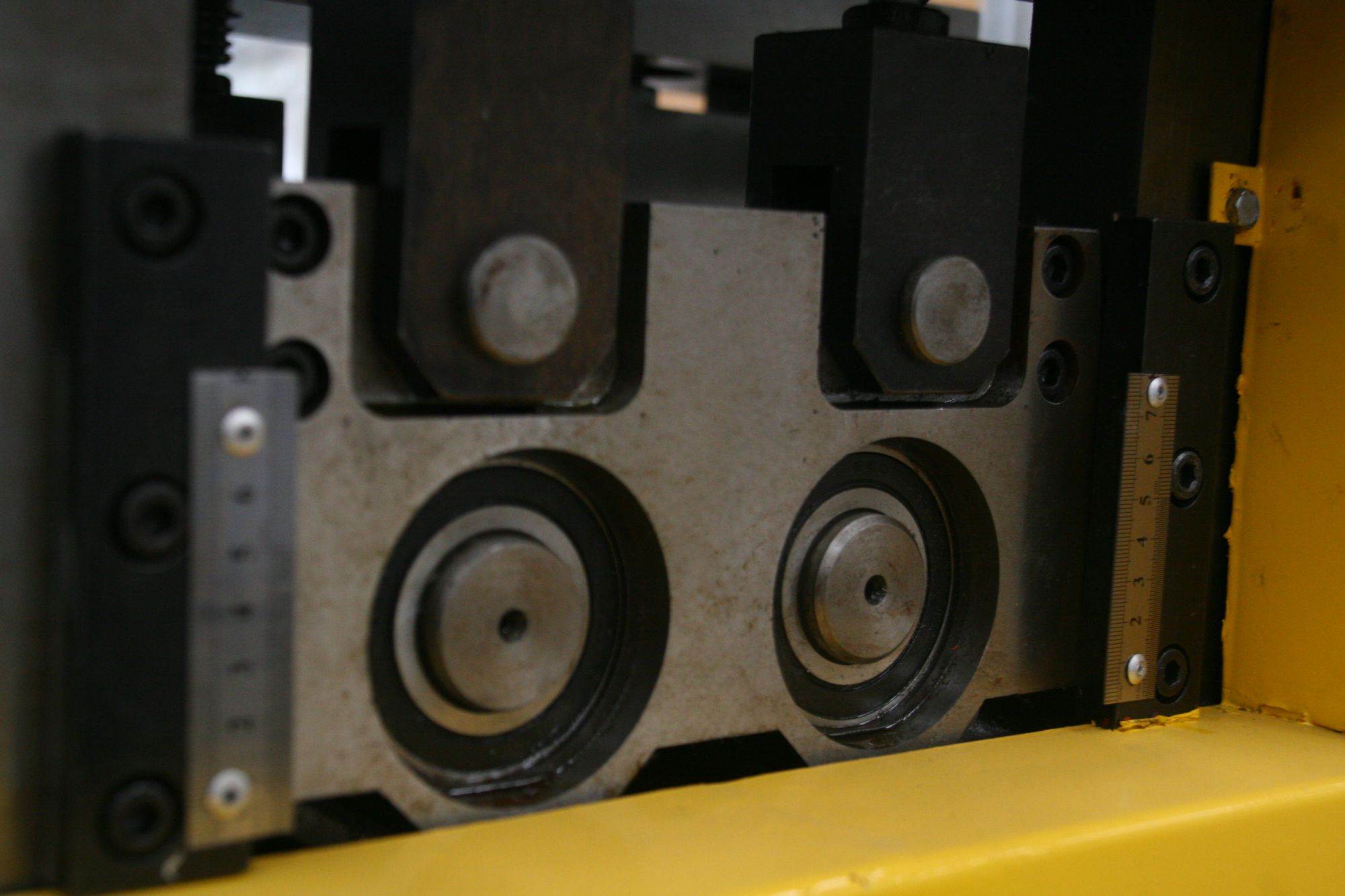

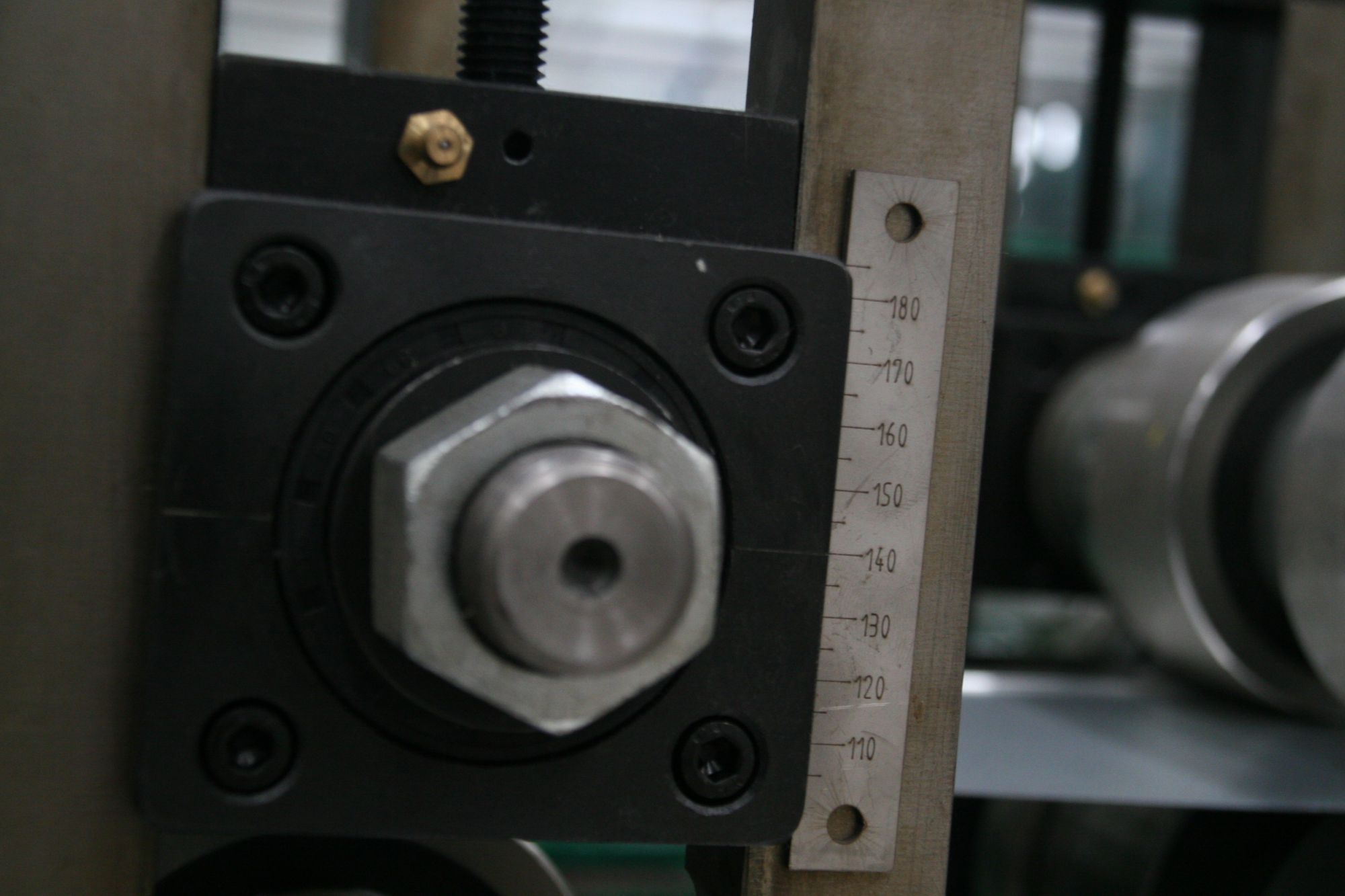

                       校直单元                                                                                                                               成型单元

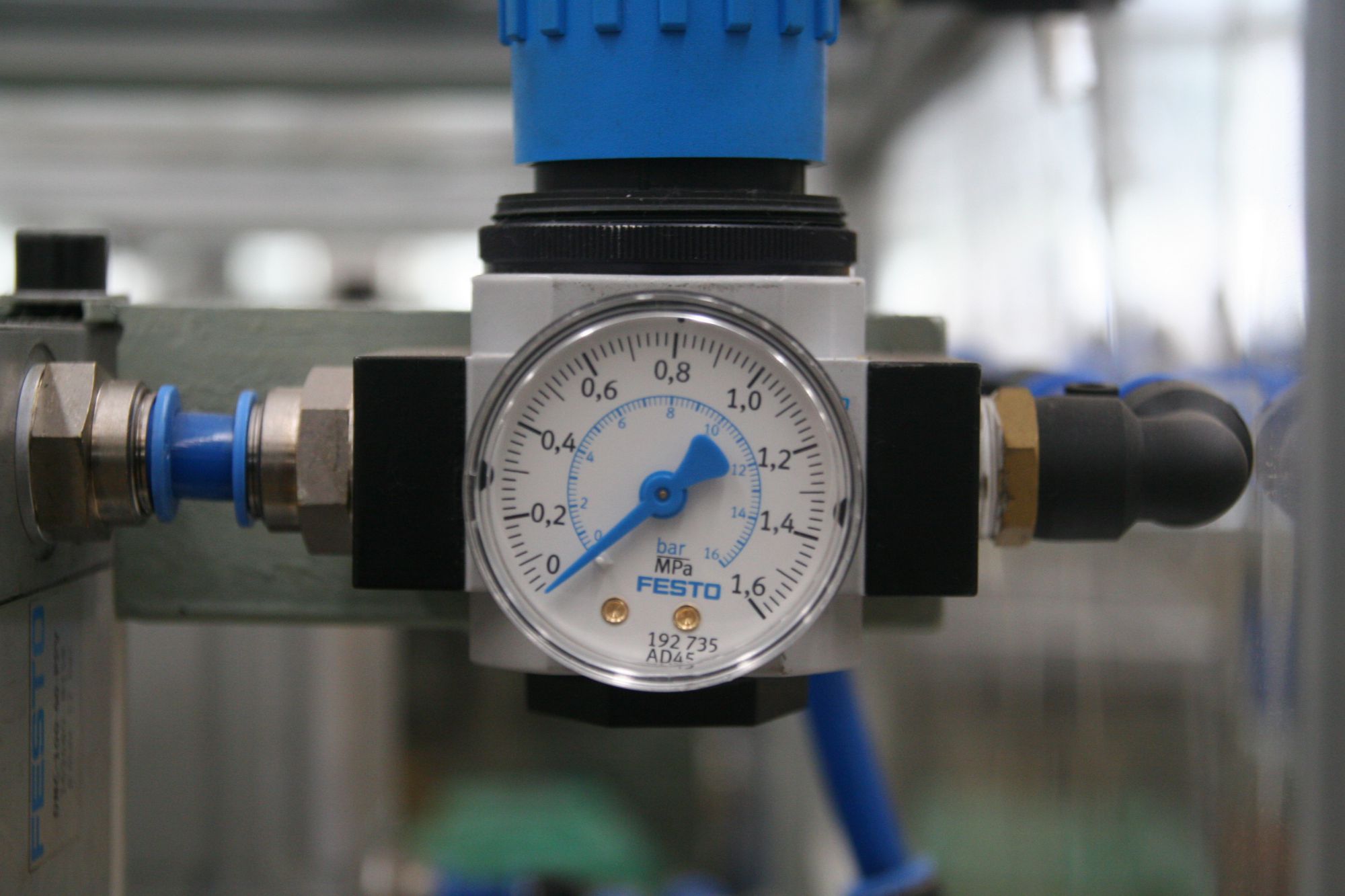

                        压力表                                                                                                                                        开卷单元

组件
