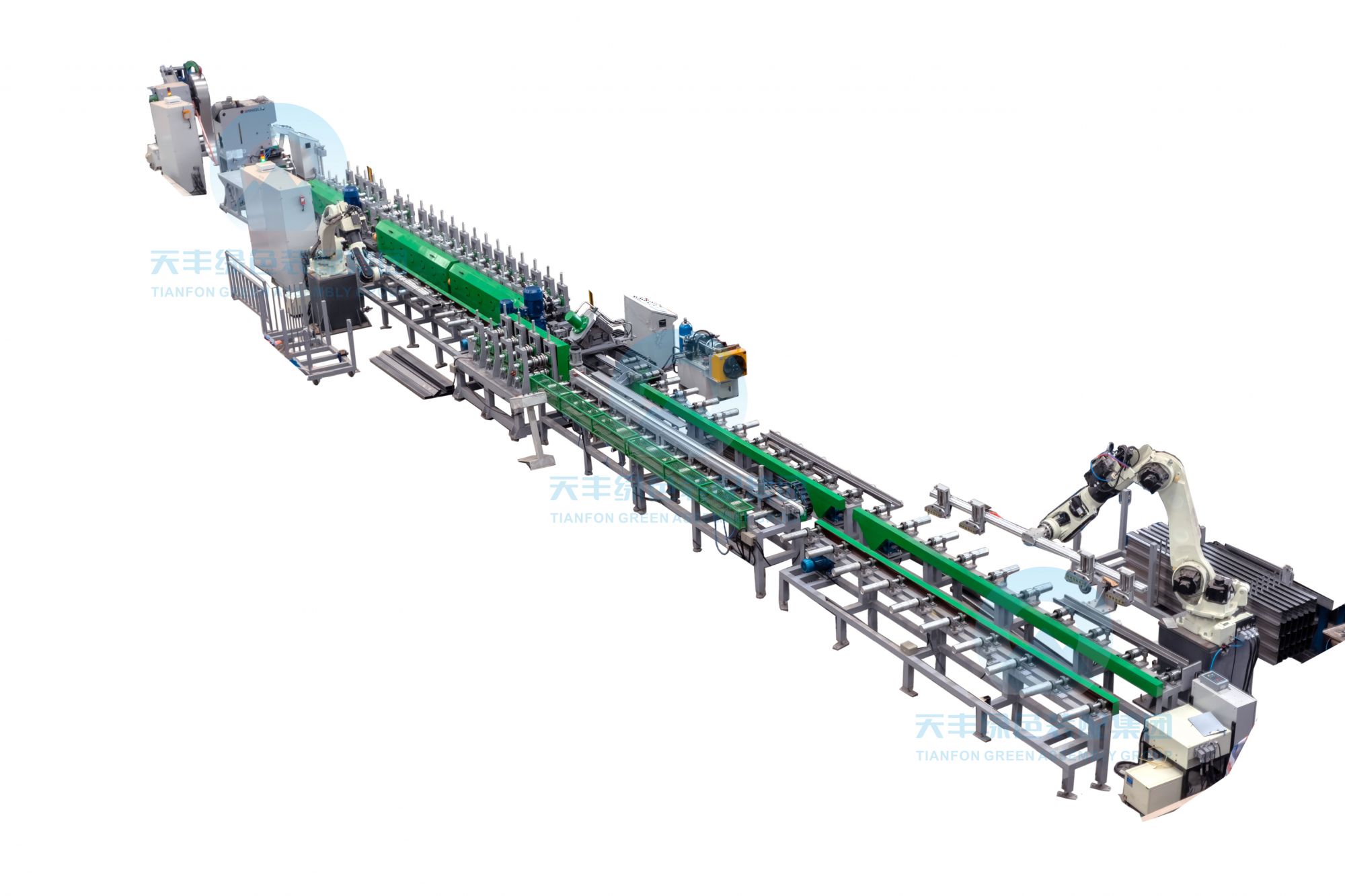

生产线布置图
概述

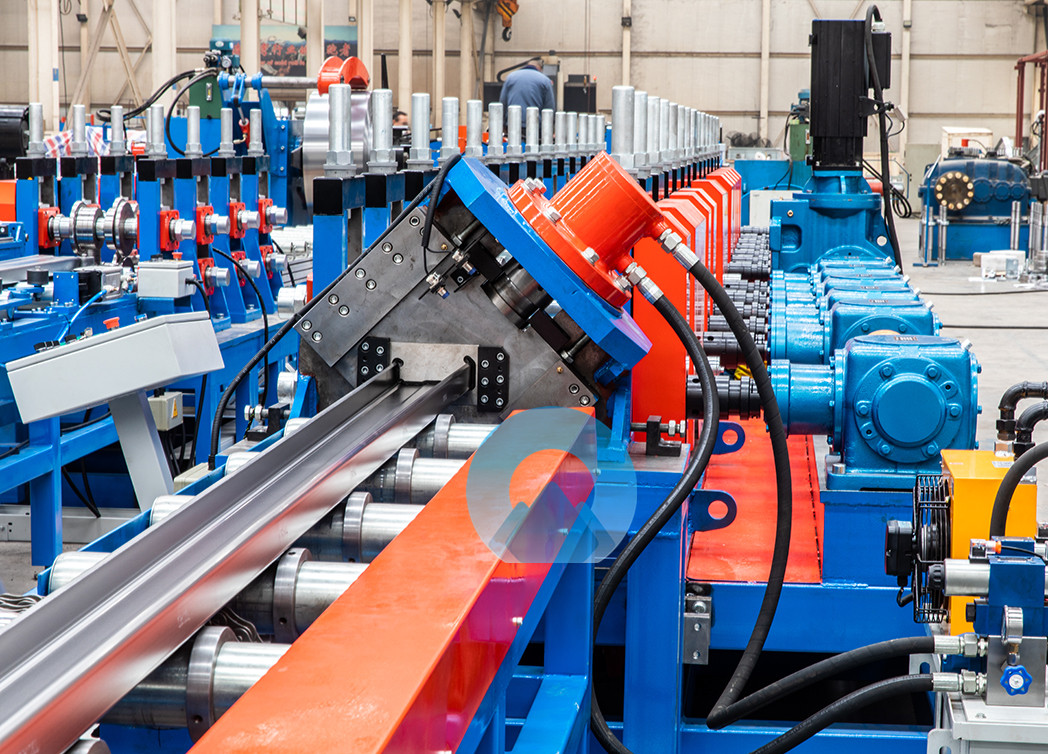

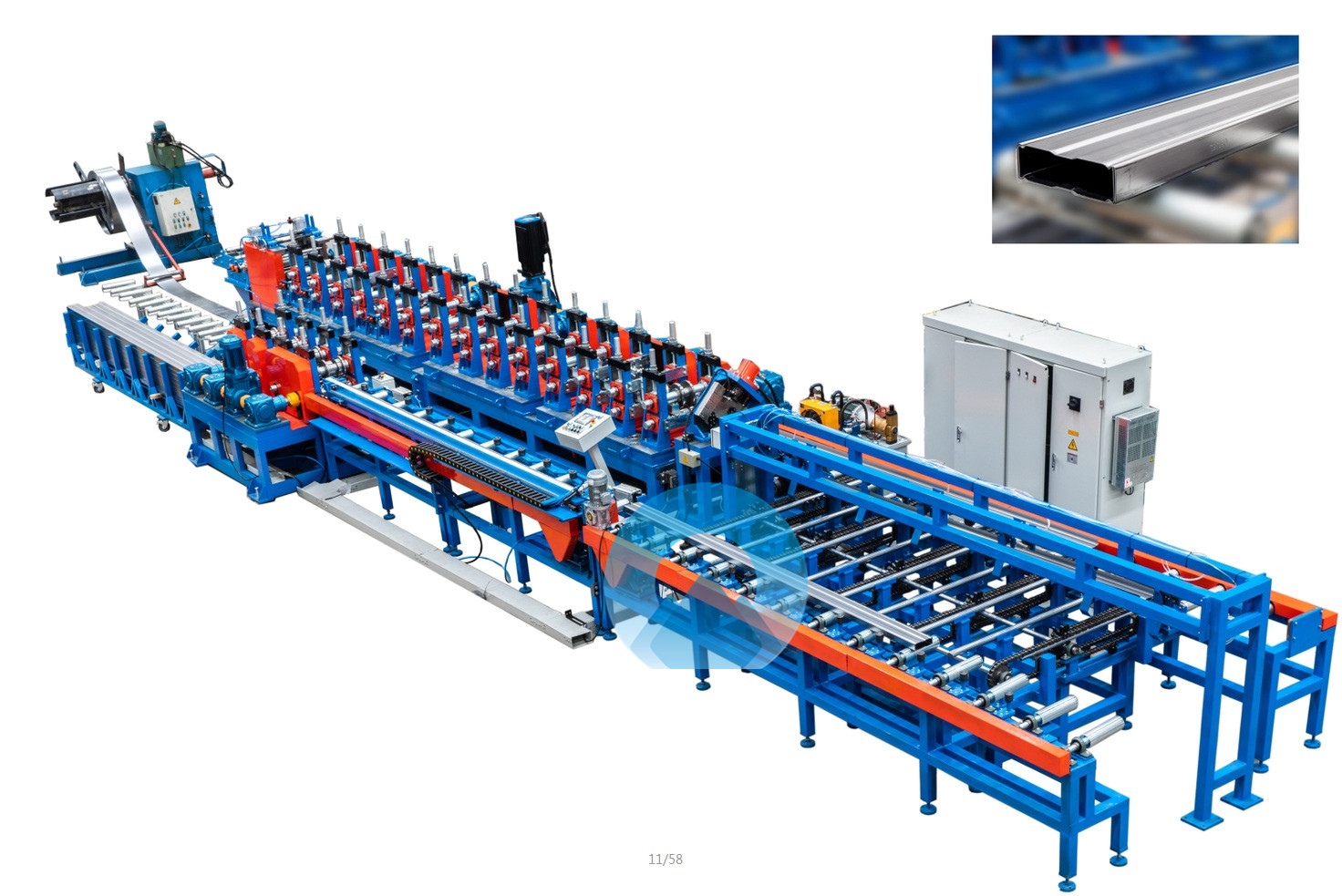

TF抱合梁冷弯生产线由开卷机→(可选切割和焊接)→送料、导向→调直→辊轧成型→切割→翻转平台→打包→纠偏单元组成,整线在线实现多种功能,一人即可操作;产品精度高,外观质量好,设备性能稳定;生产辅助时间短。

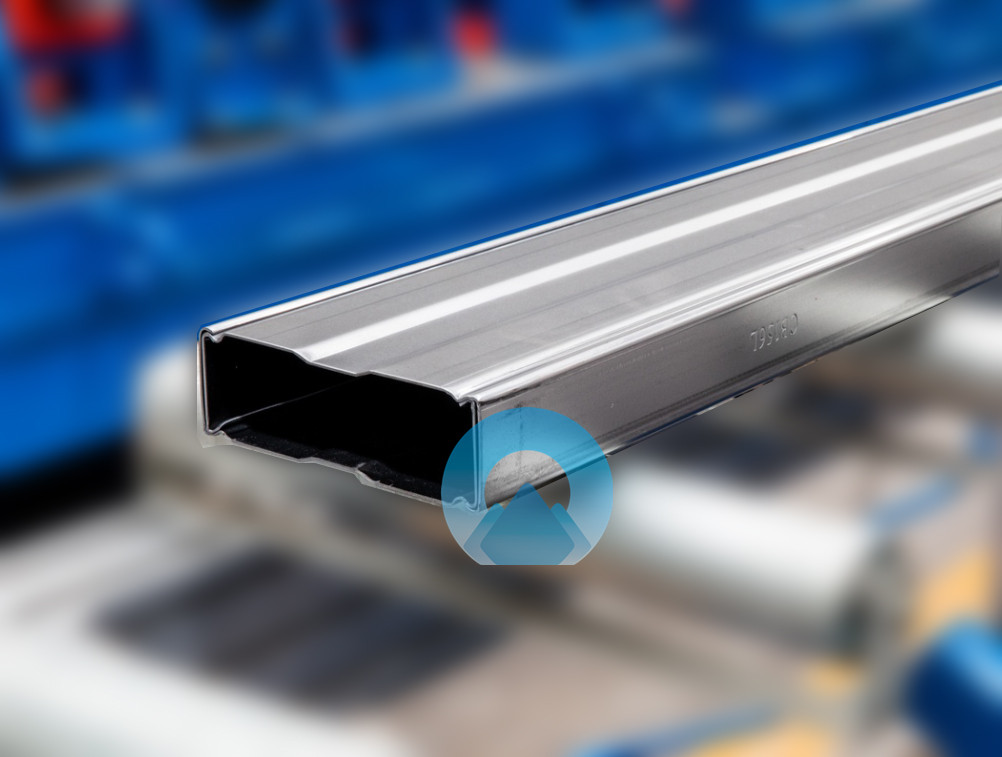

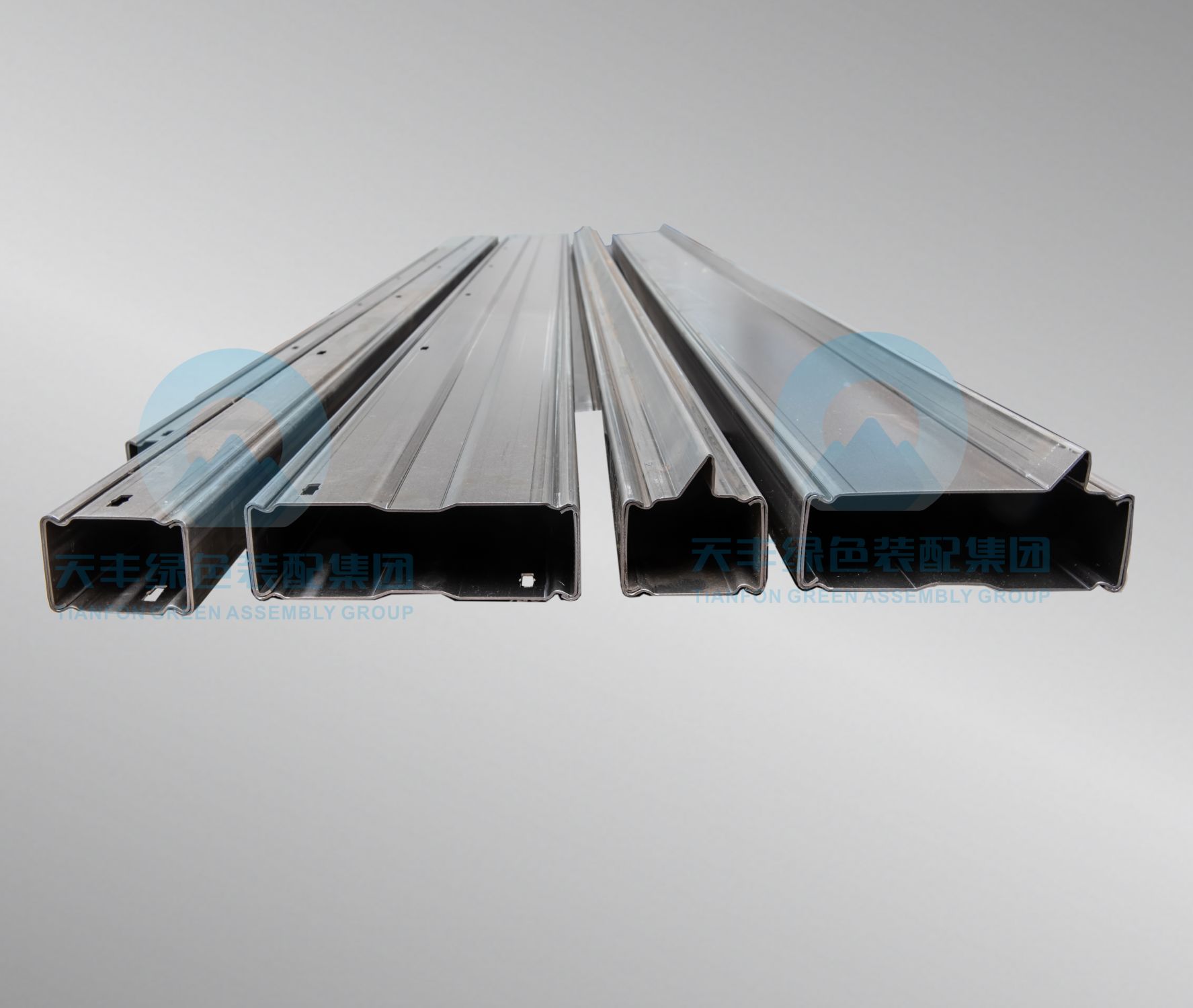

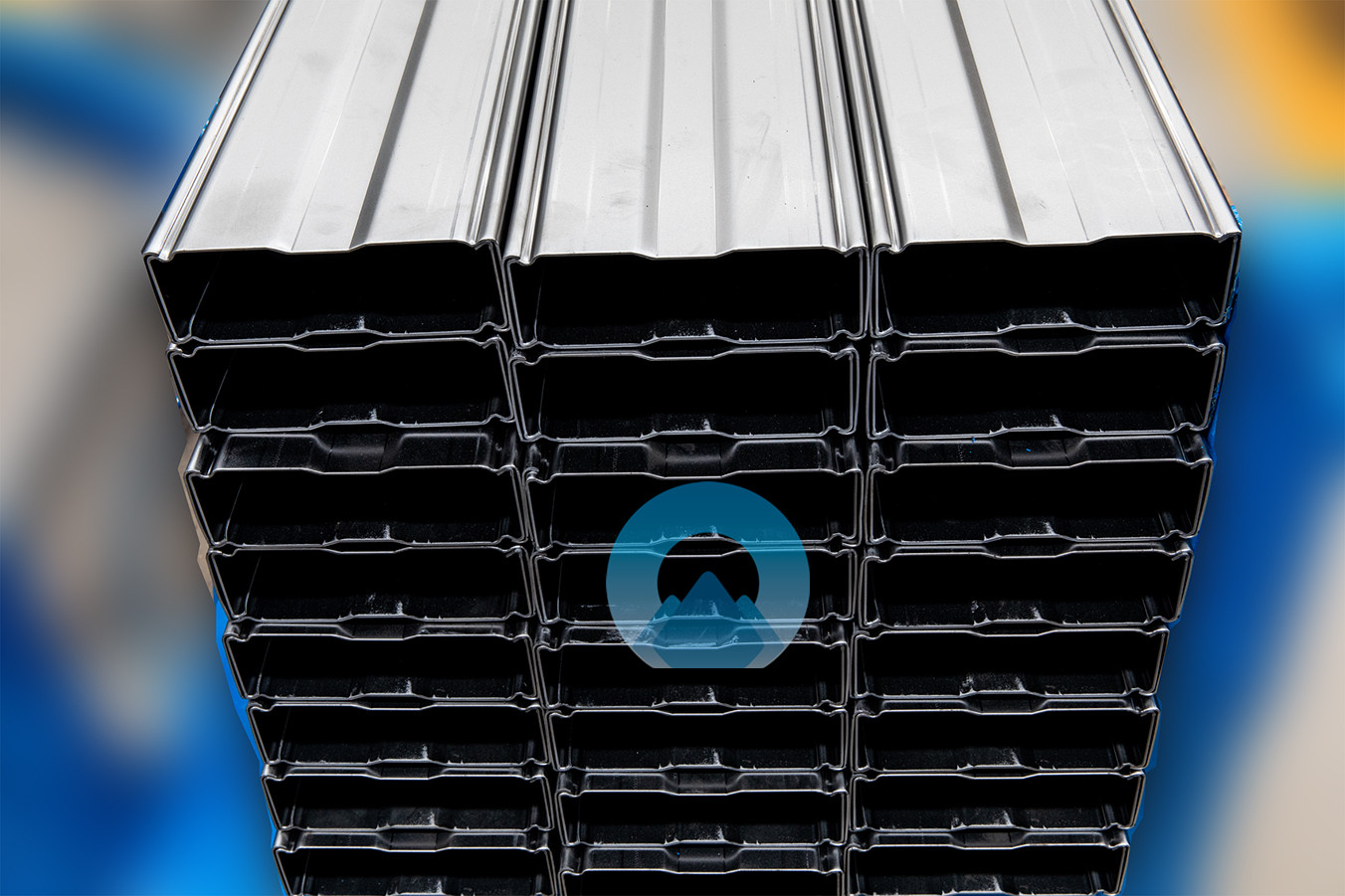

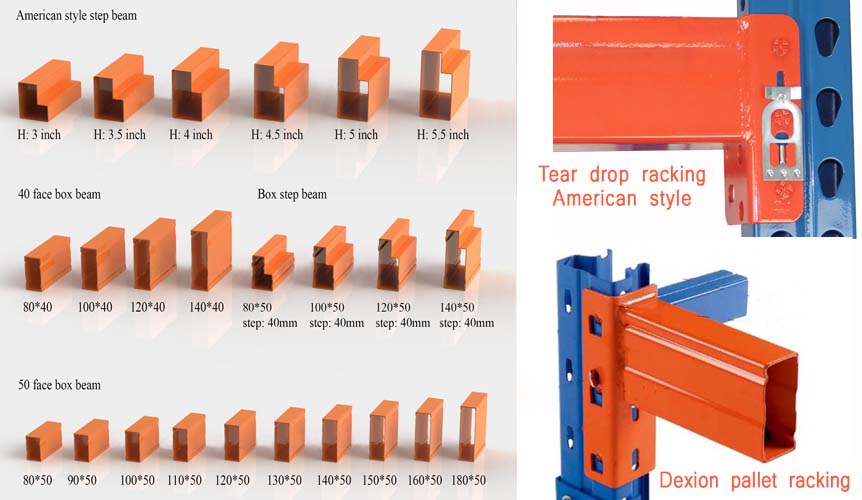

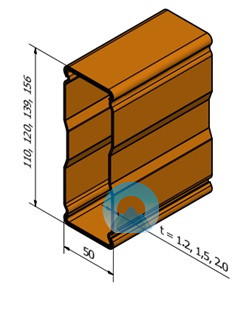

TF抱合梁滚压成型机生产抱合梁型钢,抱合梁型钢安装于货架侧面,分担货架立柱的承重,以满足不同的装载要求。广泛应用于托盘式货架、悬臂货架、模块式货架、移动货架等仓储物流货架系统。
技术参数:
参数表 | 项目 | 单位 | 参数 | 备注 | |
1 |
原材料规格 |
类型 | Q300 带钢、镀锌带钢 | ||
强度 | MPa | ≤350 | |||
厚度 | mm | 1.2-2.0 | |||
卷料内直径 | mm | 508 | |||
重量 | T | 5 | |||
2 | 板型宽度 | mm | 200-600 | ||
3 | 生产线速度 | 片/时 | 156 | ||
4 | 轧辊材质 | D2淬火处理 | |||
5 | 轧辊驱动 | 外部传动 | |||
6 | 操作系统 | Windows2000 | |||
7 | 总电机功率 | Kw | 大约35KW | ||
8 | 电气控制系统 | PLC自动控制系统 | |||
9 | 维度(L*W*H) | m | 30X2 |

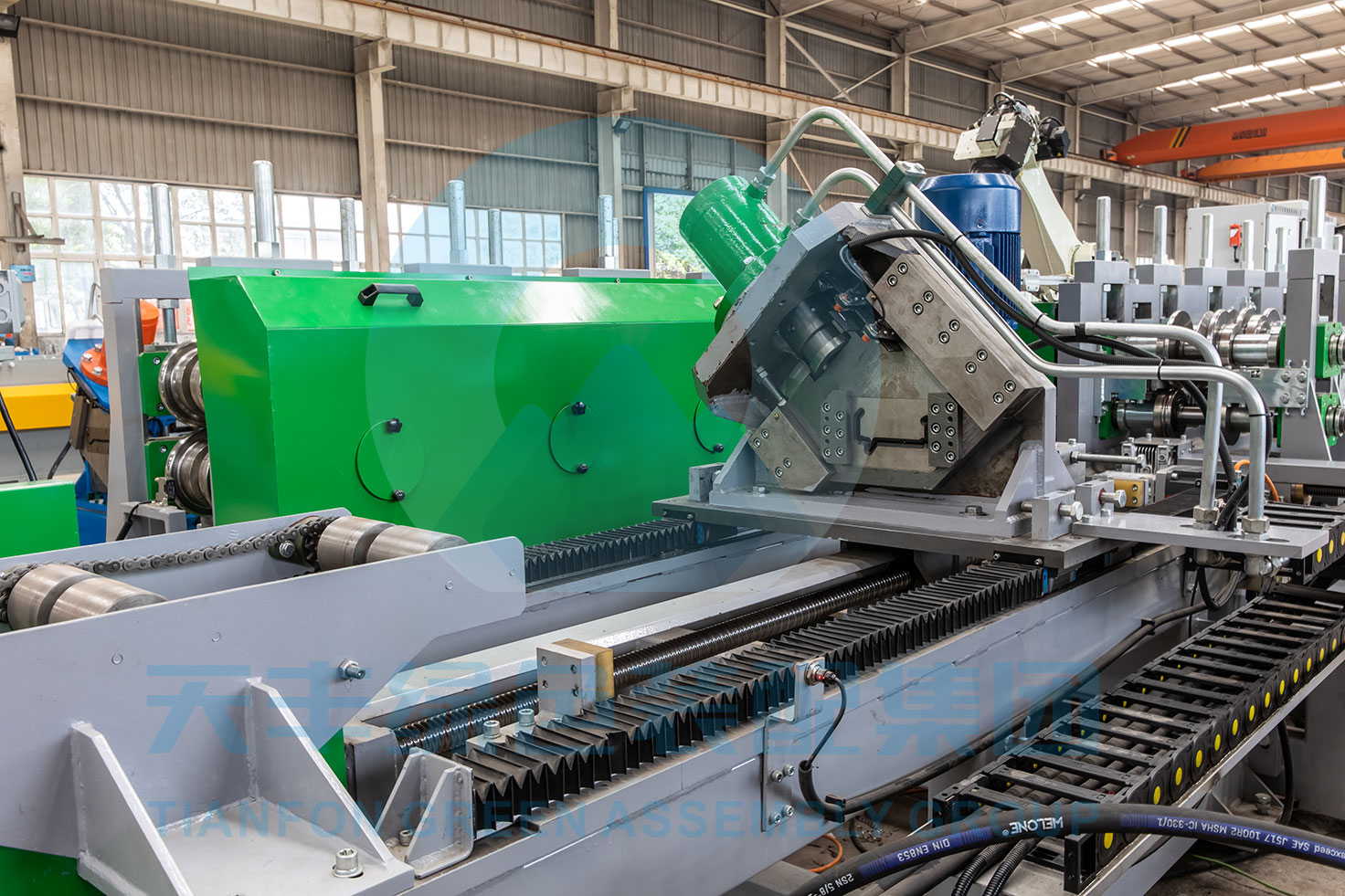

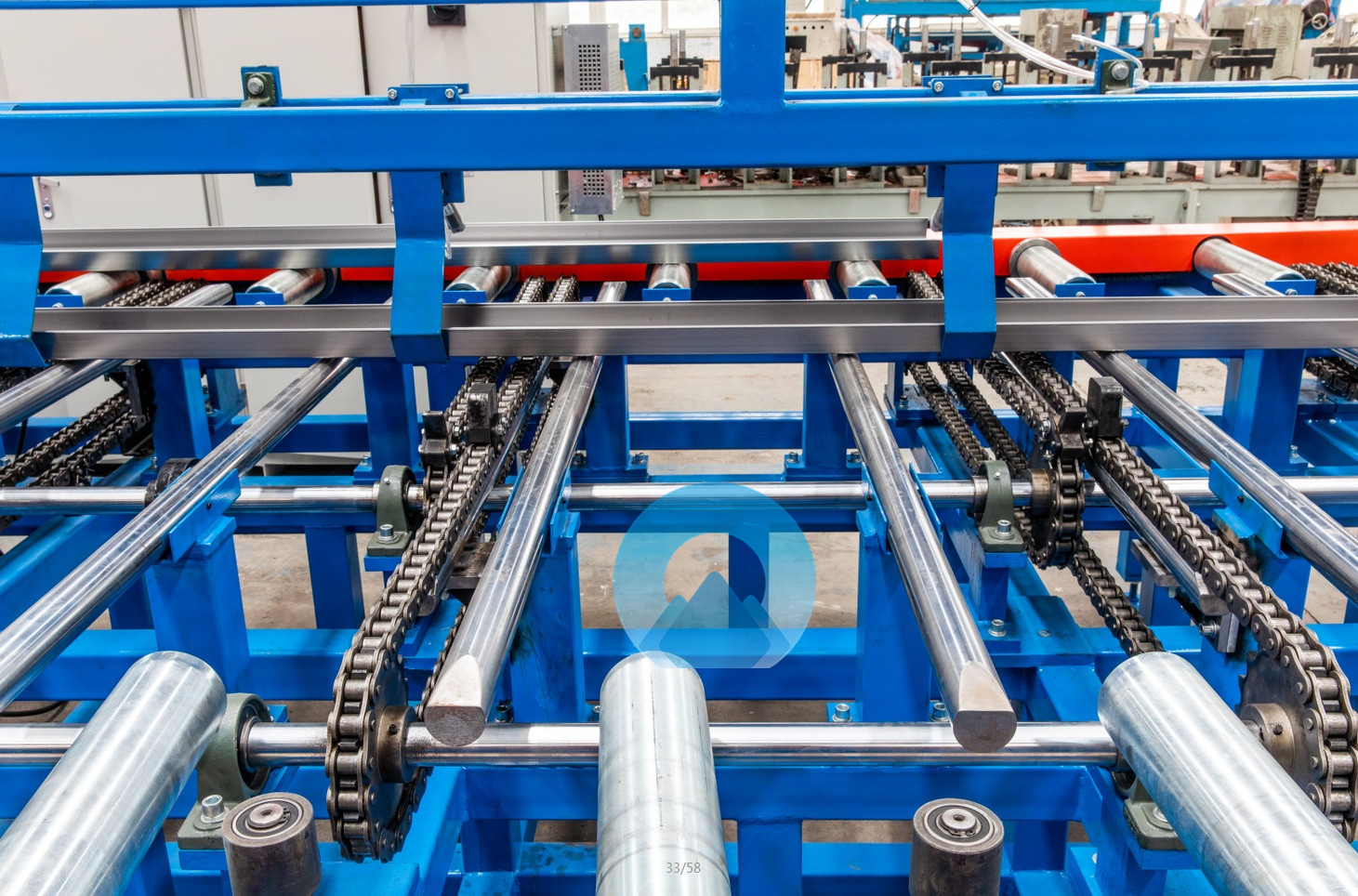

组件
