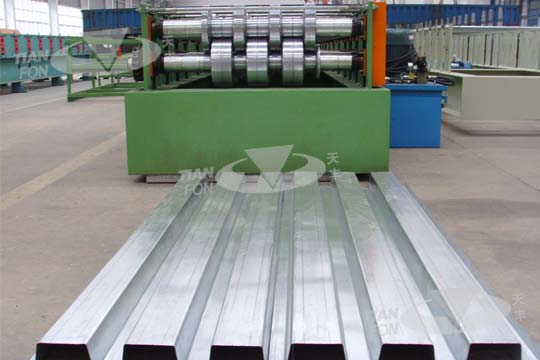

  • 楼承板冷弯机
  • 楼承板冷弯机
  • 楼承板冷弯机

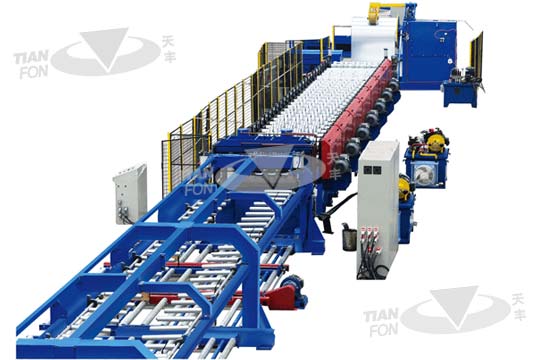

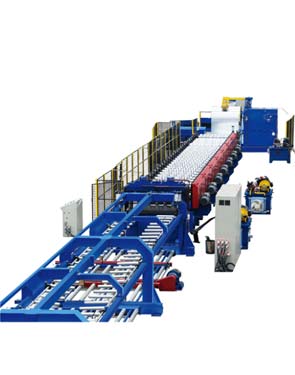

TF楼承板冷弯生产线

设备概述:

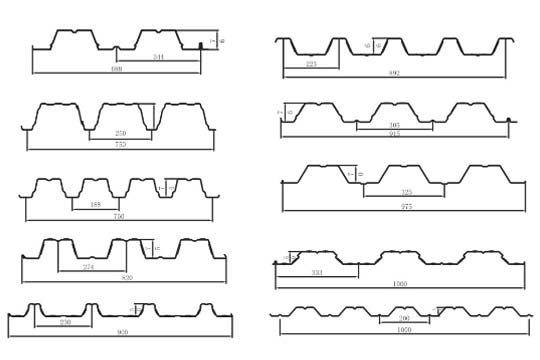

我司制造的楼承板成型设备，主要用于生产钢构工程用楼承板.采用镀锌板辊压冷弯成型的压型钢板，轧成后的楼承板其截面成类以V型、U型、梯型或这几种形状的组合。
发送邮件询价
  • 产品描述
  • 产品详情
  • 产品视频

生产线布置图

                                                      上料小车——开卷机——辊压成型机组——切断——出料小车



概述

设备概述：

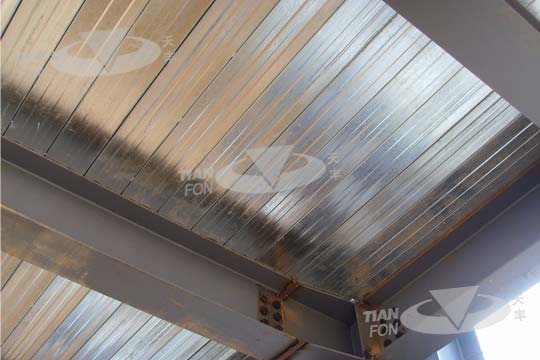

1 我司制造的楼承板成型设备，主要用于生产钢构工程用楼承板.采用镀锌板辊压冷弯成型的压型钢板，轧成后的楼承板其截面成类以V型、U型、梯型或这几种形状的组合。主要用以做组合楼板或混凝土楼板的永久性模板。产品具有重量轻、强度高、承重大、抗震性好的特点，被广泛应用于多高层钢结构建筑领域。 该楼承板生产线生产速度25米/分钟，增加成型单元可生产多种板型，生产线可遥控控制，带整体防护，符合欧盟安全标准，通过CE认证。
2 TF70-320-921楼承板/屋面板数控高速冷弯生产线， 成品生产速度可达40米/分钟（含切断），通过快换单元可生产多种板型。PLC集中控制整线的上料、开卷机、拉刀、成型、伺服飞剪、码垛、输出，人机界面操控，一个人即可操作整线，可一次设定多组制件数据任务，自动化生产，配置有遥控器、安全光幕等整体安防系统，通过欧盟安全标准CE认证。
      生产线性能处于同行业产品的领先水平，采用高速伺服送料，高性能冲孔机，大大提高了生产效率以及冲孔的精确位置度。

技术参数:



TF楼承板设备  楼承板设备
参数表 项目 单位 参数 备注

1
原材料规格		 钢材类型   镀锌钢
强度 MPa ≤350
厚度 mm 0.7—1.5mm
卷料内直径 mm 500,600
重量 T 10
2 板型宽度 mm 120
3 生产线速度 m/min 25
4 轧辊材质   45号钢表面镀铬
5 轧辊驱动方式   External chain transmission
6 操作程序   Windows2000
7 总电机功率 Kw 7.5
8 控制系统   PLC自动化控制系统
9 维度(L*W*H) m

组件

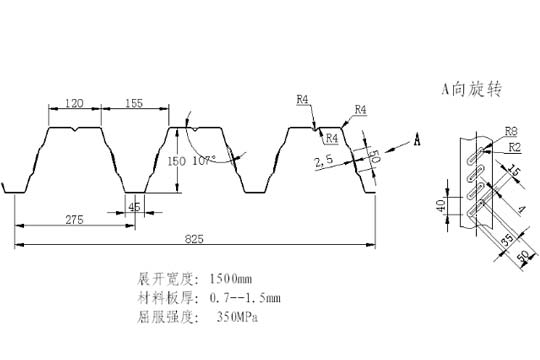

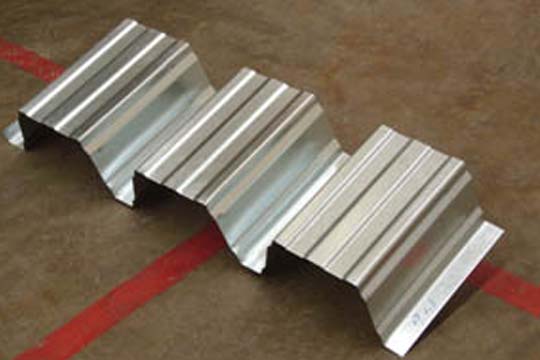

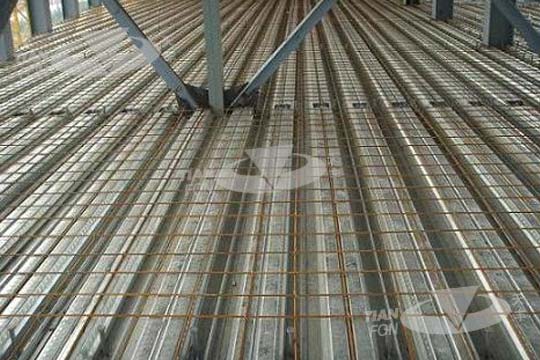

楼承板


TF楼承板
