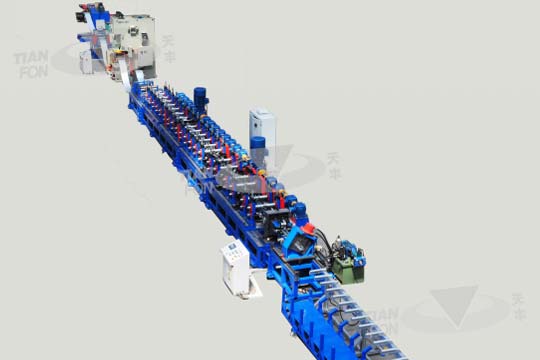

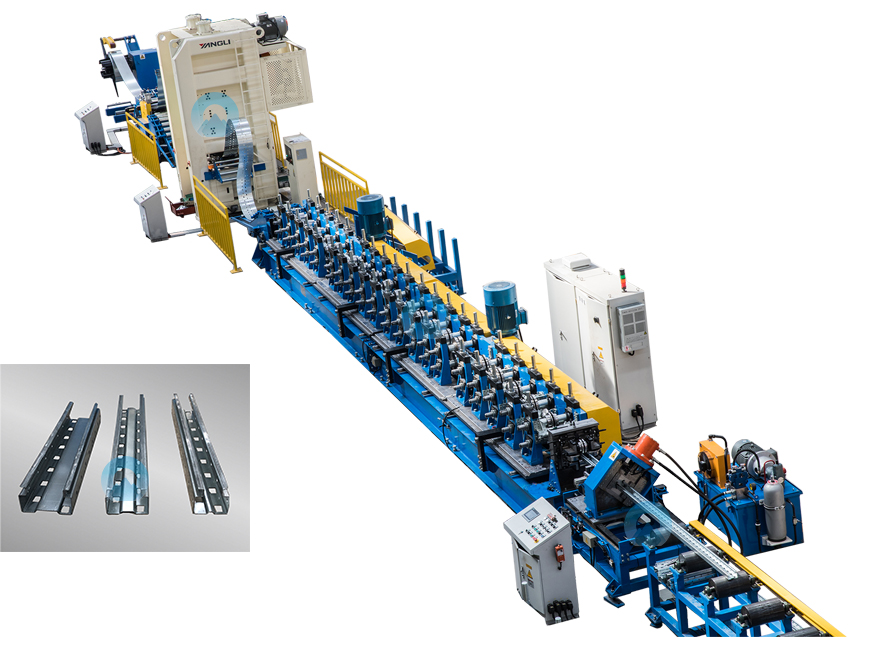

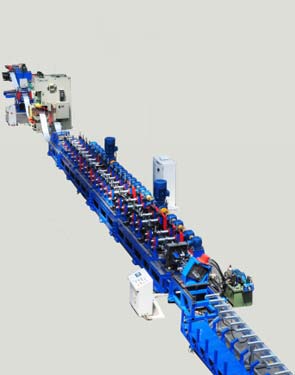

TF 货架立柱冷弯生产线

设备概述:
货架立柱冷弯型钢设备包括液压开卷、校平、送料、冲孔、成型、剪切、出料。控制采用西门子PLC,货架立柱生产线,触摸屏输入,自动化程度高、操作方便、生产效率高,整线生产速度可达到40m/min。
  • 产品描述
  • 产品详情

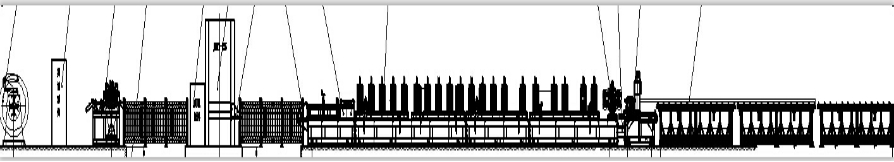

生产线布置图

Auto自动放料——导向——校平、送料——连续冲底孔——成型——定尺、切断——收料台






概述

设备概述:
1.货架立柱冷弯型钢设备包括液压开卷、校平、送料、冲孔、成型、剪切、出料。控制采用西门子PLC,货架立柱生产线,触摸屏输入,自动化程度高、操作方便、生产效率高,整线生产速度可达到40m/min。
2.整条货架立柱冷弯生产线自动化程度高,仅需1~2人操作。可调整型材规格,一条冷弯生产线,可生产多种规格板型。节约生产场地,为客户最大程度节约生产成本。

技术参数:

tf货架立柱生产线
货架立柱冷弯生产线
货架立柱生产线


参数表 项目 单位 参数 备注
1 原材料规格 钢材类型 Q235
强度 MPa
厚度 mm 1—2.5mm
卷料内直径 mm 500mm
重量 T 3
2 版型宽度 mm 550
3 生产线速度 m/min 22
4 轧辊材质 D2淬火处理t
5 轧辊驱动方式 外部电机驱动
6 操作程序 Windows2000
7 总电机功率 Kw About22
8 控制系统 PLC自动化控制
9 维度(L*W*H) m
tf货架立柱生产线

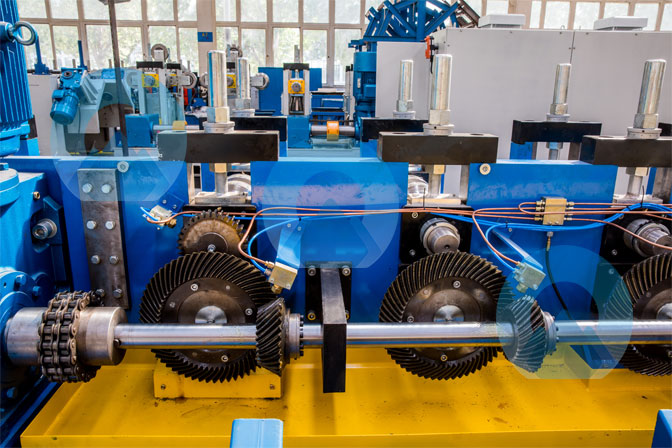

            货架立柱冷弯生产线动力传动部分
tf货架立柱生产线

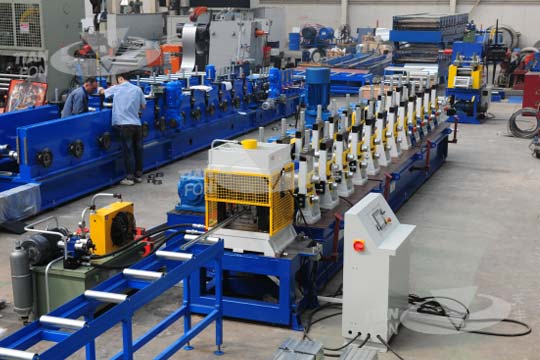

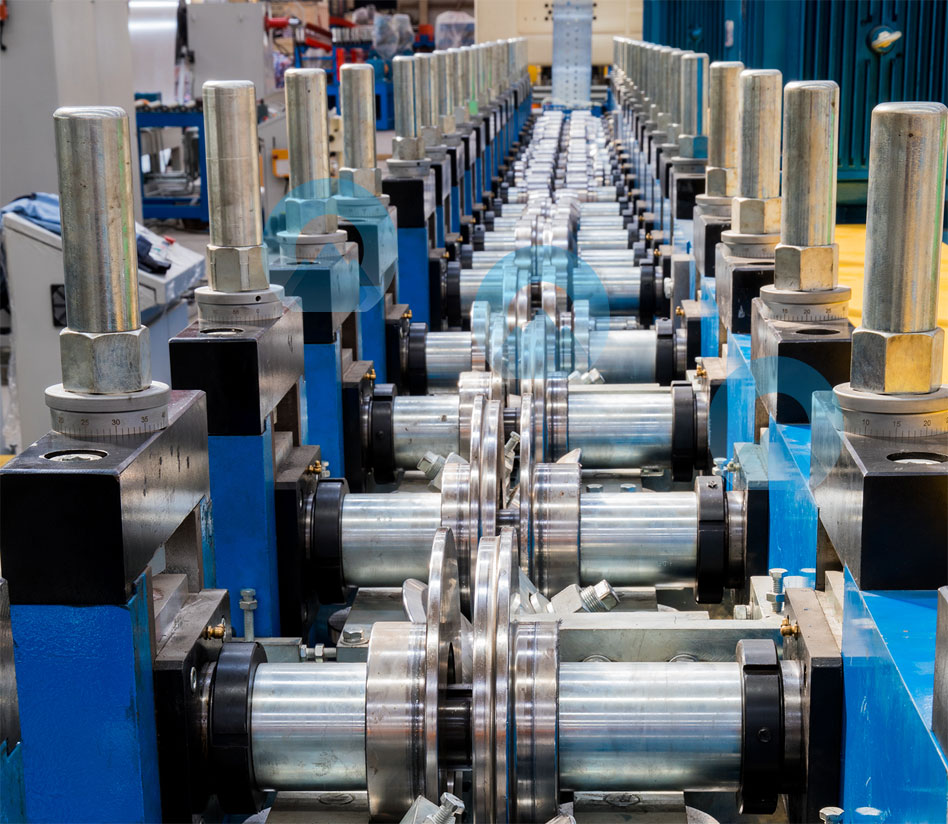

TF货架立柱冷弯生产线成型部分
货架立柱全自动机械手臂

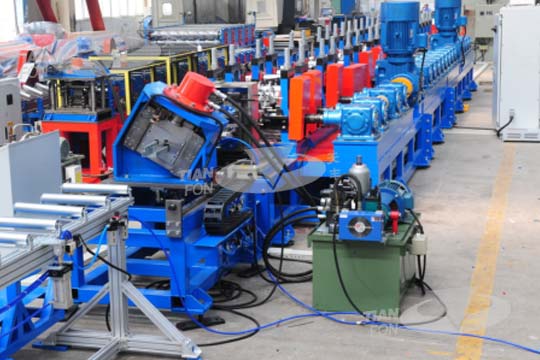

TF货架立柱生产线全自动机械手臂部分

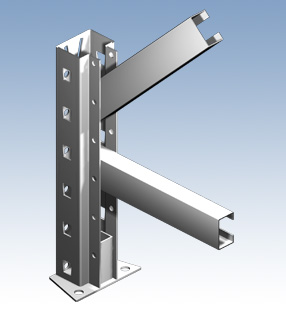

tf货架立柱冷弯型钢



组件
