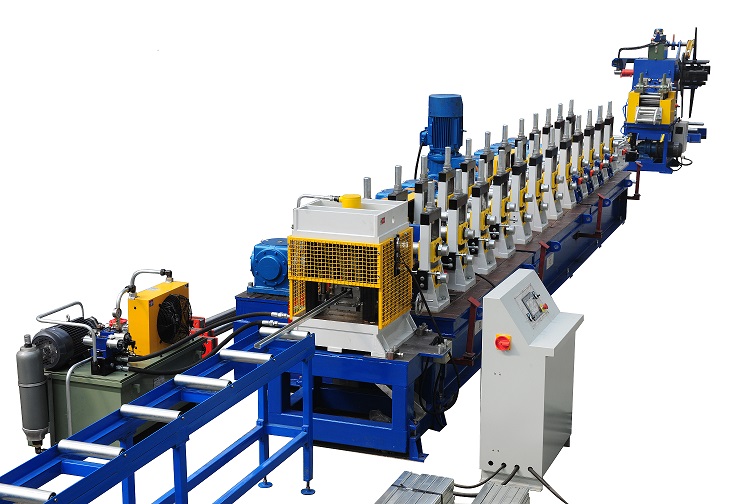

货架拉杆冷弯生产线

设备概述:
货架拉杆冷弯生产线:辊架采用整体结构,精加工处理。上下辊间距通过辊轴上的偏心套调节。锁定装置保证设备未定。上下辊轴轴承润滑处理。
  • 产品描述
  • 产品详情

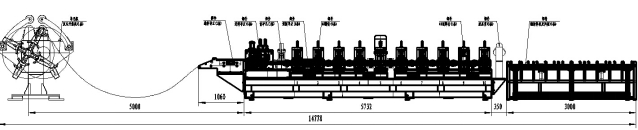

生产线布置图

开卷---导正---辊压成型(辊压标识)---冲孔---弯圆弧---切断---出料

概述

设备概述:
1. 辊架采用整体结构,精加工处理。上下辊间距通过辊轴上的偏心套调节。锁定装置保证设备未定。上下辊轴轴承润滑处理。
2.铸造牌坊安装于机架上,通过旋转螺丝调节调整距离成型机采用三相交流电机驱动主减速机,安装在成型机中部。带动传动箱串联传动,通过离合器将动力传动到成型单元上下轴相连。必要道次安装有上下同步齿轮。
其传动模式:主电机→齿轮减速机→ 传动伞齿轮箱→离合器→牌坊下轧辊轴。
辊架采用牌坊结构,刚度高;牌坊下轧辊轴定位孔采用固定圆孔定位,上轧辊轴定位采用滑槽定位。辊轴采用优质钢,精加工处理,保证装配精度。强度足够,轴端安装轴承,放在轴承座内,整体固定在牌坊滑道上,通过丝杆调节上下辊间间间隙。

技术参数:

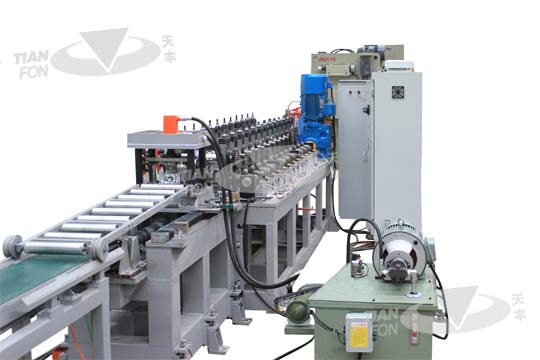

 货架拉杆冷弯生产线

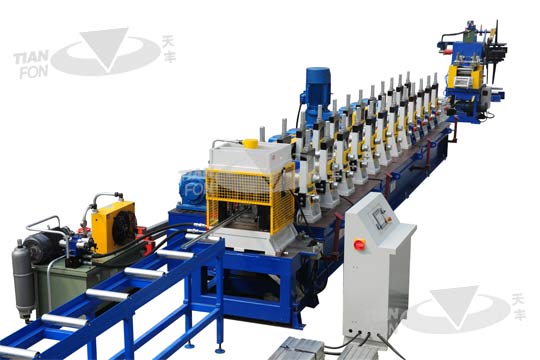

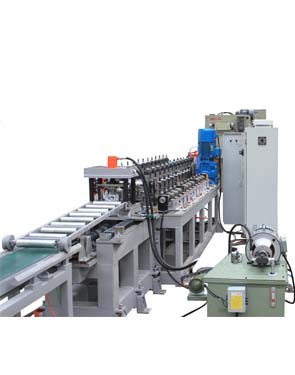

                                                                TF货架拉杆冷弯生产线

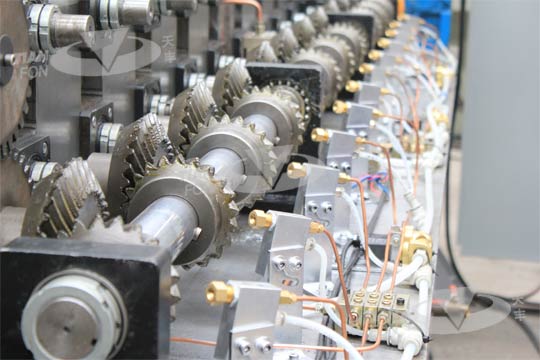

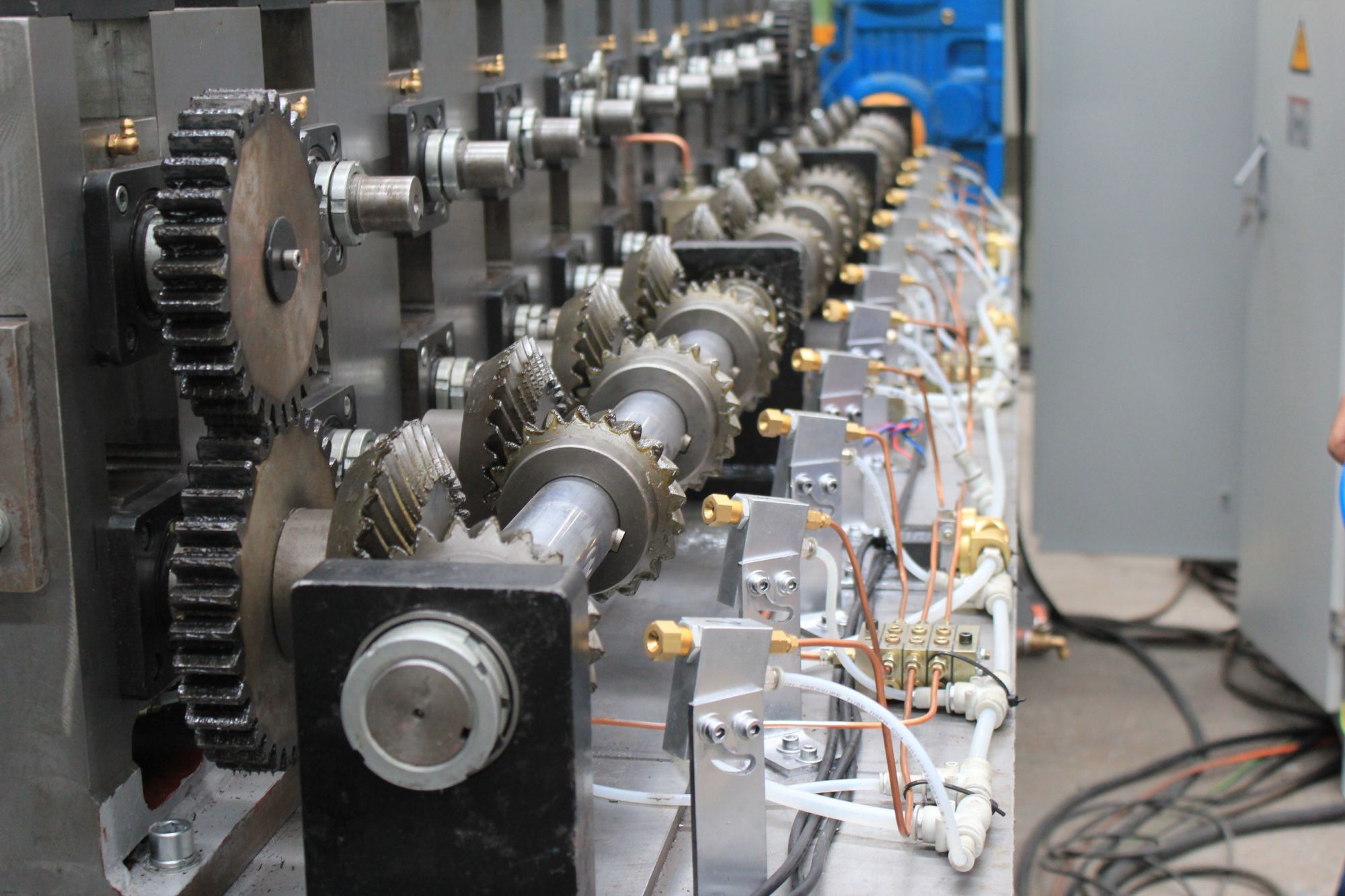

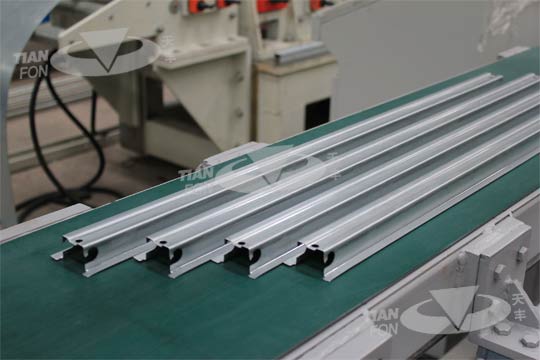

                                             货架拉杆冷弯设备喷油润滑部分                                                                                                                            货架拉杆
参数表 项目 单位 参数 备注

1

原材料规格
钢材类型 Q235
强度 MPa
厚度 mm 0.8mm
卷料内直径 mm 500mm
重量 T 3
2 板型宽度 mm 100-320
3 生产线速度 m/min 35
4 轧辊材质 D2淬火处理
5 轧辊驱动方式 外部电机驱动
6 操作程序 Windows2000
7 总电机功率 Kw About11
8 控制系统 PLC自动化控制
9 维度(L*W*H) m

组件
