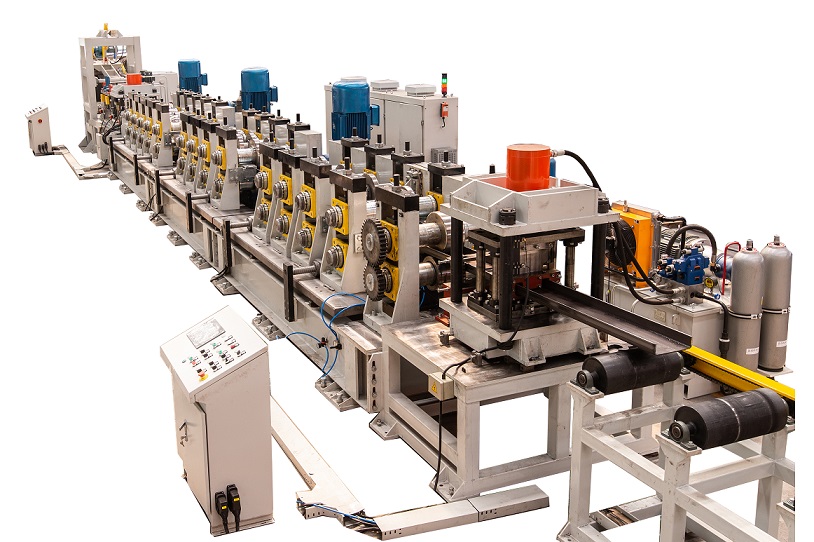

生产线布置图
概述
TF 汽车大梁冷弯生产线由上料→开卷→铲头压料→校平→切头对焊→导正→数控成型→剪断→自动出料组成,可加工板厚4mm、5mm、7mm中厚板，整线生产速度可达到10m/min。加工成型的汽车大梁型钢，直线度、截面尺寸佳。

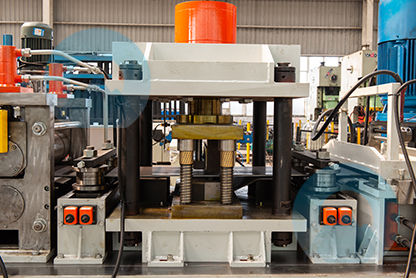

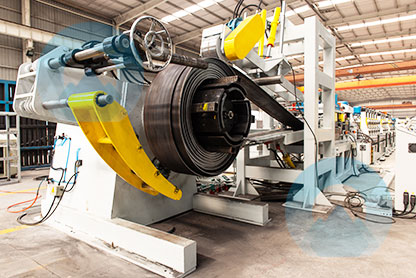

TF汽车 大梁冷弯生产线开卷机部分 TF汽车 大梁冷弯生产线校平、剪切部分

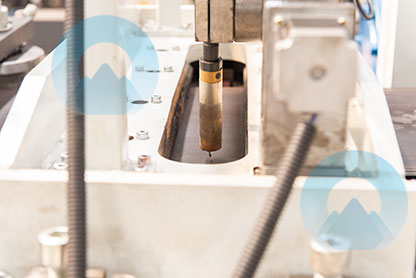

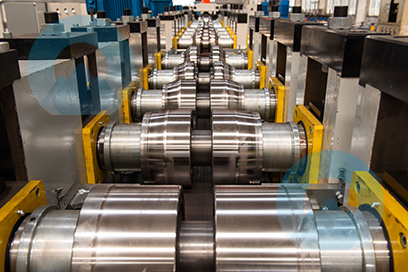

TF汽车大梁冷弯生产线成型部分 TF汽车大梁冷弯生产线在线焊接部分

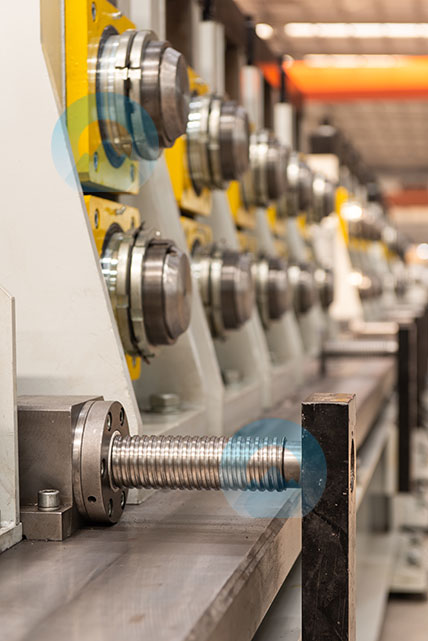

整体调宽部分

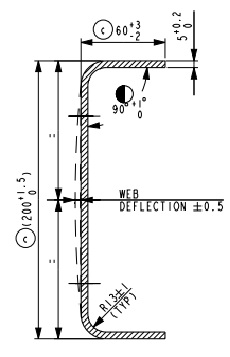

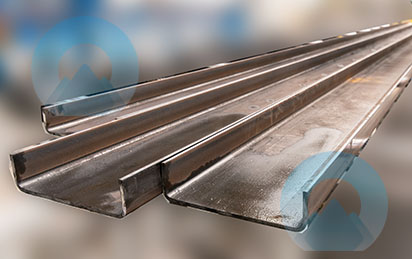

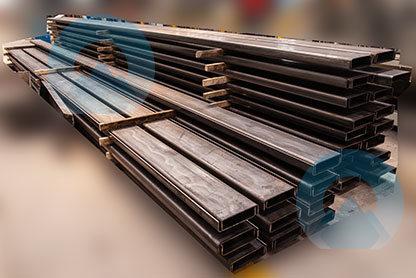

TF汽车大梁冷弯型钢 TF汽车大梁冷弯型钢
技术参数:
| 参数表 | 项目 | 单位 | 参数 | 备注 | |
1 |
原材料规格 |
类型 |
热轧带钢 |
S700MC | |
| 强度 | MPa |
800 |
|||
| 厚度 | mm |
4--7 |
|||
| 卷料内直径 | mm |
508,610 |
|||
| 重量 | T |
10 |
|||
| 2 | 板型宽度 | mm |
100~320 |
||
| 3 | 生产线速度 | m/min |
10 |
||
| 4 | 轧辊材质 |
Gr25 |
|||
| 5 | 轧辊驱动 |
齿轮箱传动 |
|||
| 6 | 操作系统 |
Windows2000 |
|||
| 7 | 总电机功率 | Kw |
300 |
||
| 8 | 电气控制系统 |
PLC自动控制系统 |
|||
| 9 | 维度(L*W*H) | m |
|
||
